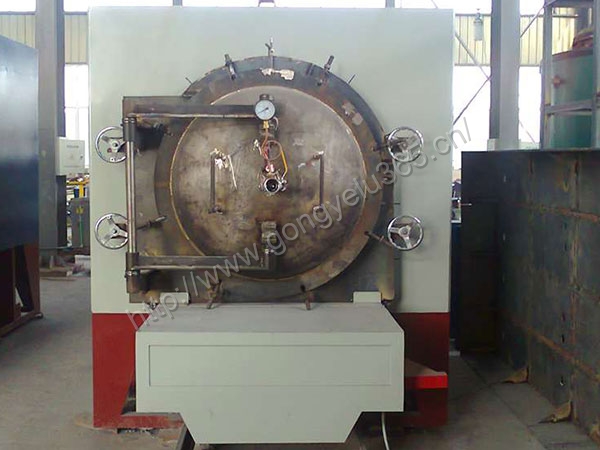

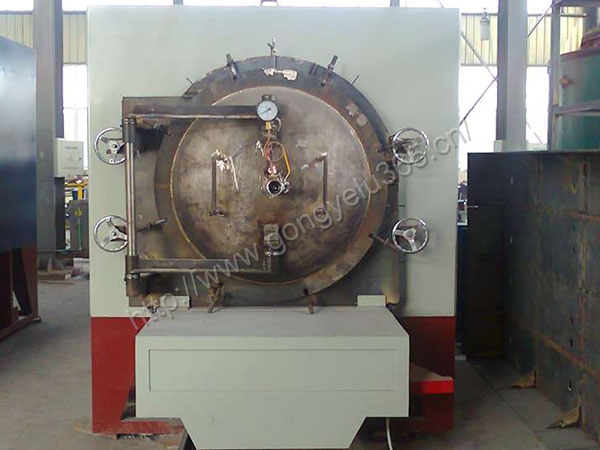

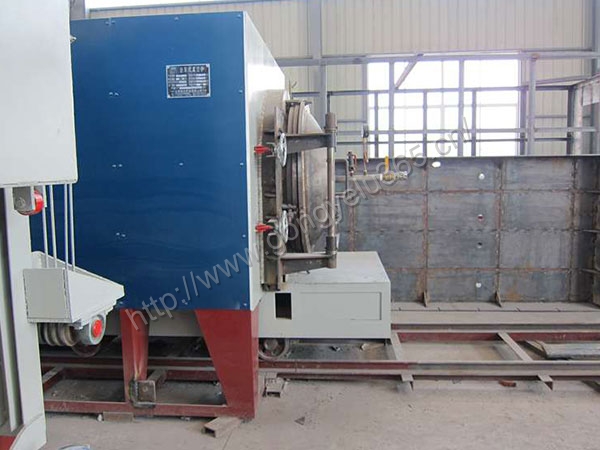

台车式真空炉因用户产品的持殊要求，采用非标设计，本炉主要由炉体、炉衬、炉罐及预抽真空装置、炉车、炉车传动机构、电加热装置、温度控制及记录系统等主要部分组成。1、炉体，炉衬为全纤维结构，采用耐火纤维构筑，采用标准的铆固件及科学合理的镶装方法。纤维折叠块镶装前进行再次预压缩处理（压缩容重≥230Kg/m3）用铆固件固定在壳体上，保温材料安装厚度≮240mm。该结构具有低导热、低热溶优良的化学稳定性、热稳定性、抗热振性、优良的抗拉强度和抗腐蚀性。纤维耐温1200℃，铆固件的材料选用304板材冲压成型。衬体制作完成后，表面喷有一层高温固化剂，形成一层隔热墙，增大衬体面的强度及热辐射性能，并进一步减小衬体畜热损失，达到快速升温的效果，提高炉子的热效率。

2、钢结构：钢骨架由型钢、钢板等焊接而成。整体结实、牢固、耐用、可靠，所有焊缝均匀平滑、没有气孔、夹渣、未熔合等缺陷。炉体外观平直、美观、没有皱褶或凹凸不平现象。炉体外部按相关标准刷底漆及面漆。色标选择按行业通用标准(或用户指定颜色)，关键需耐温部位使用耐中温漆。外围封板采用冷轧板≤3mm厚均匀密封。封板全部采用大帽螺丝固定，方便局部拆卸维修，外观整体美观大方。

3、控制柜至炉体主回路的连线采用铜芯橡皮线；引出棒的接线夹头采用钢板精加工后进行镀铬处理；所有线号标识采用专用的线号材料，正规打印，可避免线号脱落；所有地沟内的连线每间隔两米都有线号标记，方便维修时检查各线路。
